Adventskalender Elektronik – Einsteiger T06

Mikrocontrolling Kurswelt

Der Einstieg ins Mikrocontrolling

Der Morse-Code als Hardware-Projekt

Jetzt wird’s spannend, wir programmieren: Mit geschickt gesetzten Pausen lassen wir die LED blinken und senden den Morse-Code mit dem Mikrocontroller.

Die Hardware

Wie möchtest du programmieren?

In Türchen 4 hat sich ein Link zu einem Live-Online-Kurs versteckt. Anbei die Besprochenen Themen als Video-Lektionen:

Grafische Programmierung

Entdecke spielerisch, wie (deine) Programme funktionieren: Bauen, ausprobieren, verstehen.

Schritt 1: Erstelle deinen Code

Schritt 2: Lade den Code auf deinen Mikrocontroller

Programmiere klassisch

Entdecke die Welt der Informatik und entwickle Schritt für Schritt deinen eigenen Code. Den Code kannst du (anschließend) direkt in der Arduino IDE testen

Schritt 1: Erstelle deinen Code

Schritt 2: Lade den Code auf deinen Mikrocontroller

Syntaxfehler: Probleme im Code

So programmierst du den Morse-Code:

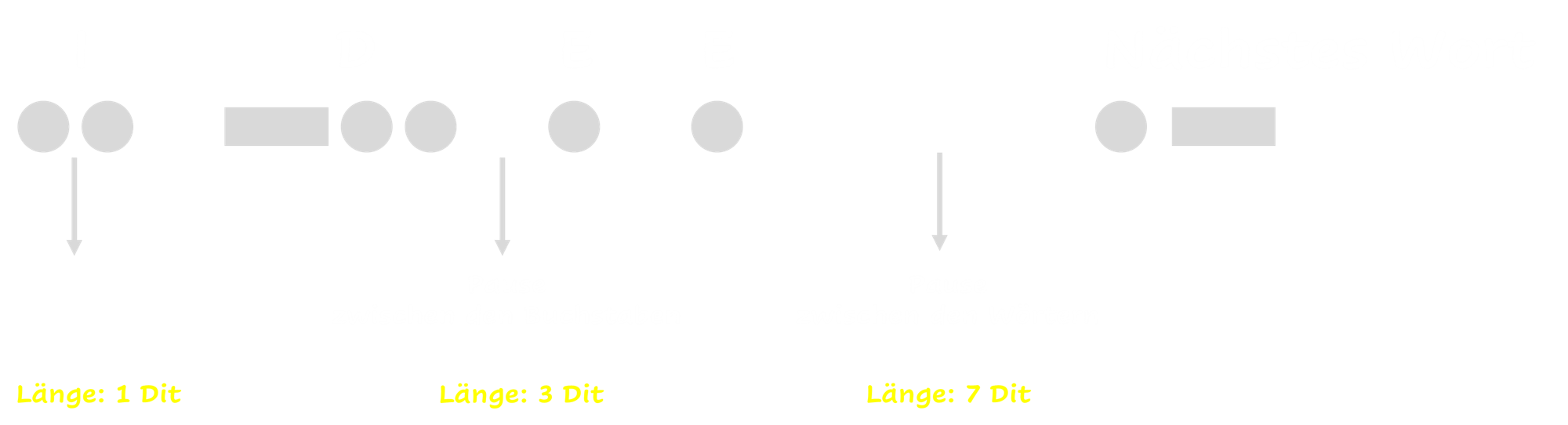

Lass die LED blinken. Um zu morsen, musst du die Pausen anpassen: Wie lange muss die LED an – und wie lange muss die LED aus sein? Du musst die Länge für jedes Symbol (Dit/Dah) einzeln festlegen.

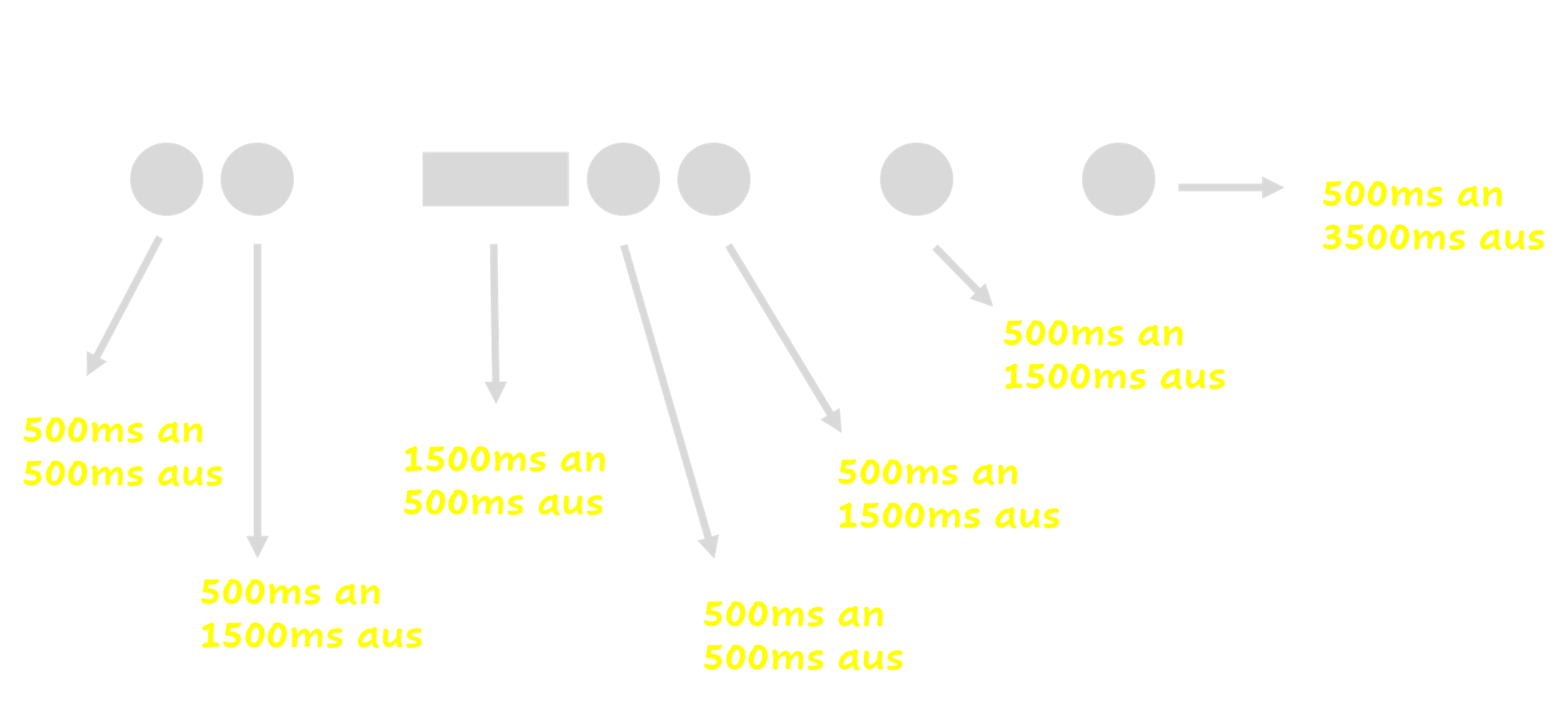

Definiere die Symbole

Alles hängt ab von dem kürzesten Signal: Dem Dit. Definiere eine Zeit (beispielsweise 500ms), solange soll die LED leuchten. Alle anderen Zeiten kannst du dir berechnen.
