Um elektrische Schaltungen aufzubauen, brauchen wir leitende Verbindungen – Normalerweise müssten wir löten, doch mit dem Breadboard können wir unsere Schaltungen als Stecksystem aufbauen.

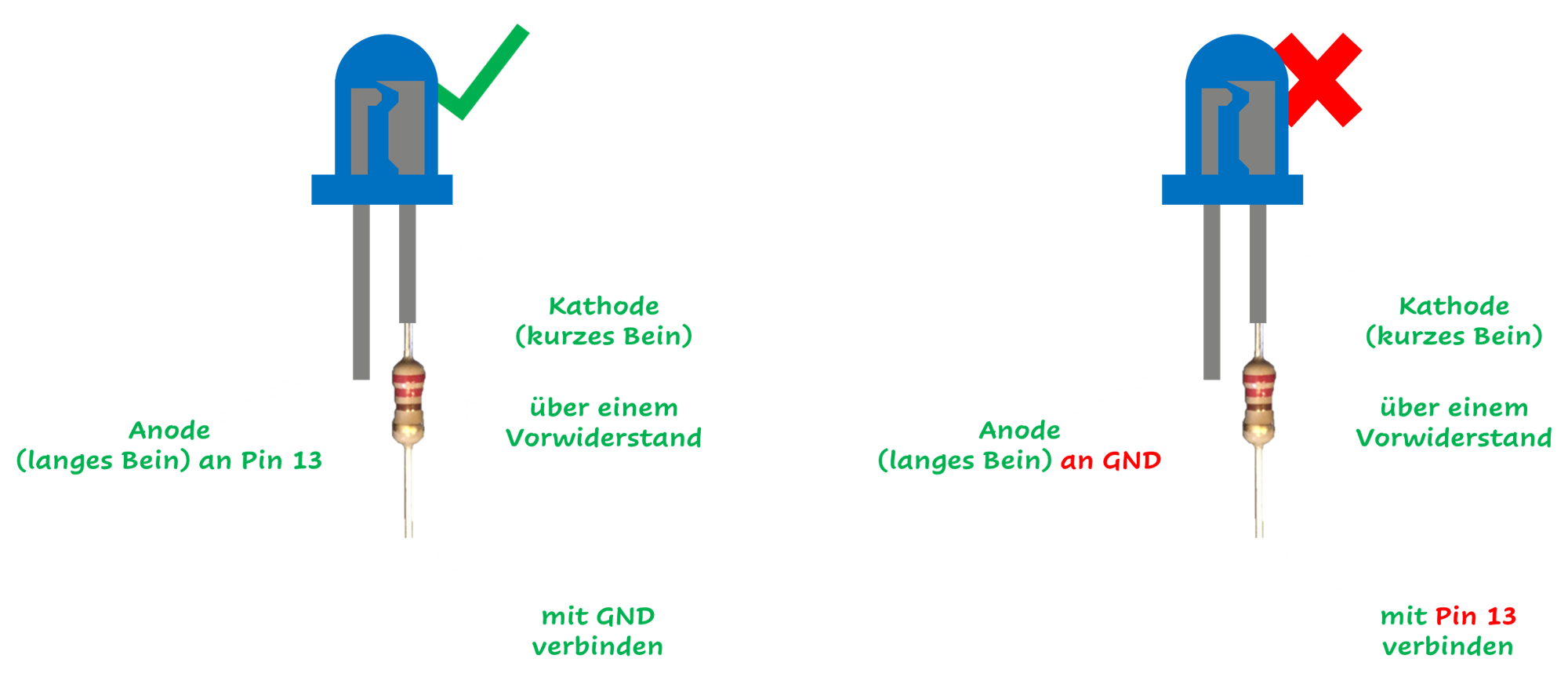

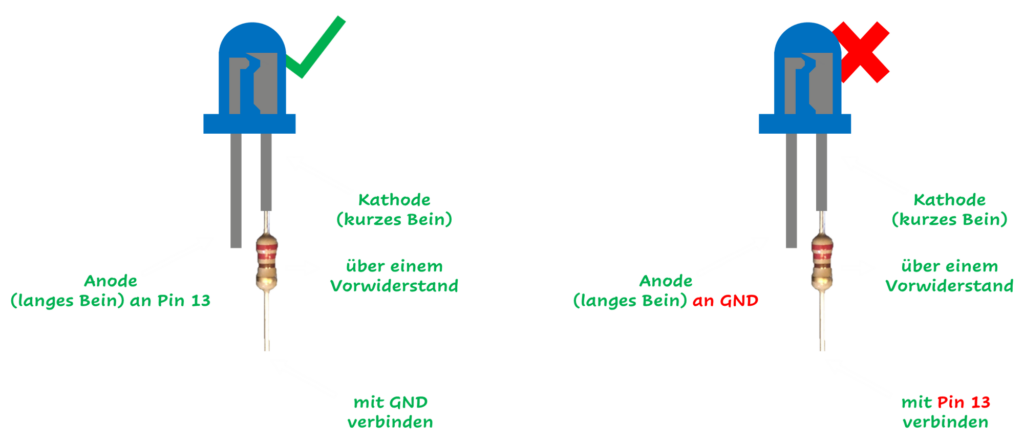

Einer der häufigsten Fehler ist, dass die LED falsch herum angeschlossen wird (unten im Bild rot). Doch was passiert, wenn ich die Programmlogik auch herumdrehe (HIGH und LOW vertauschen)? Leuchtet die LED?
Probier’s doch einfach mal aus! Das tolle beim Mikrocontrolling ist, dass du es einfach aufbauen und ausprobieren kannst!
Eine Leuchtdiode ist ein polarisiertes Bauteile:
Polarisierte Bauteile lassen den Strom nur in eine Richtung durch: Es gibt eine sogenannte Durchlassrichtung und eine Sperrichtung. Darum leuchtet sie nicht, wenn du sie falsch herum anschließt: Der Strom kann dann nicht durch die LED fließen.
Programm-Code: Es bringt nichts, die Parameter HIGH und LOW zu vertauschen:
Mit dem Parameter „HIGH“ legen wir eine Spannung an den Pin an. (VCC = 5V).
Mit LOW senken wir die Spannung auf das Bezugspotential GND (=0V)
Frage 1: Passiert auch etwas beim Widerstand, wenn du ihn andersherum einbaust?
Frage 2: Kann der Widerstand auch an das andere Beinchen angeschlossen werden, oder muss er immer an die Kathode (das kurze Beinchen)?
Probier’s aus: Die Antworten/Erklärungen auf die Fragen kommen in den nächsten Türchen (mit den nächsten Projekten) vor 😊
