Mit der 7-Segment-Anzeige können wir Zahlen darstellen. Du kennst du Ziffern bestimmt von deiner Kaffeemaschine, deinem Backofen oder Wecker. Sie wird oft und gerne verbaut.

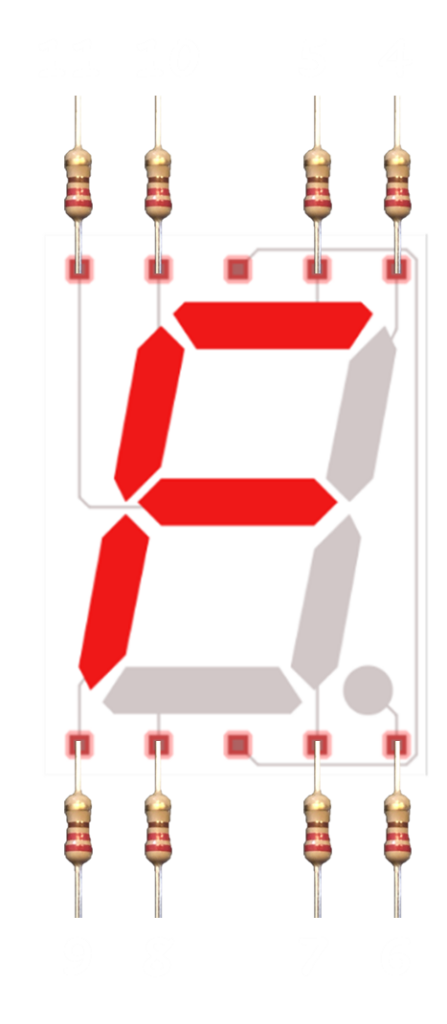

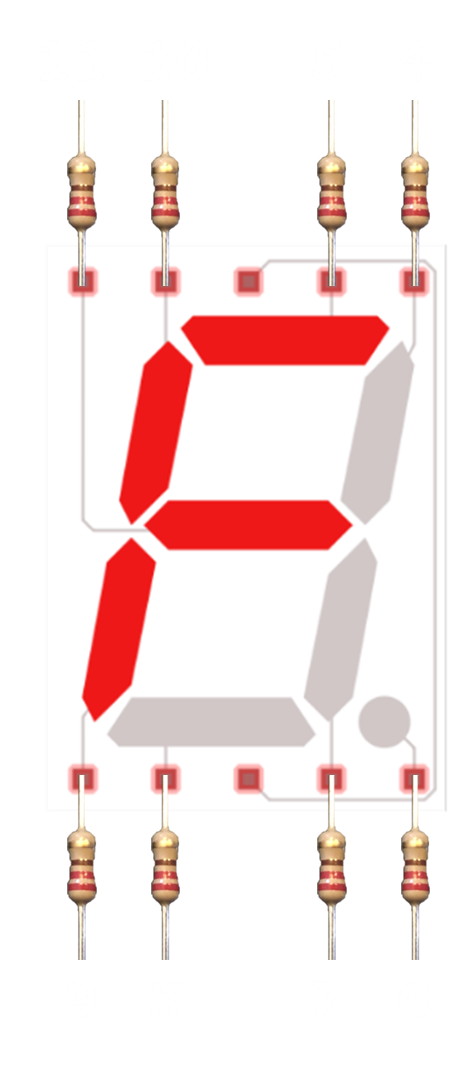

Achte genau auf das Bild, dünne Linien verbinden die Einzelnen Elemente mit den Pins 4-11: Sie werden Segmente genannt. Kannst du sie zuordnen?

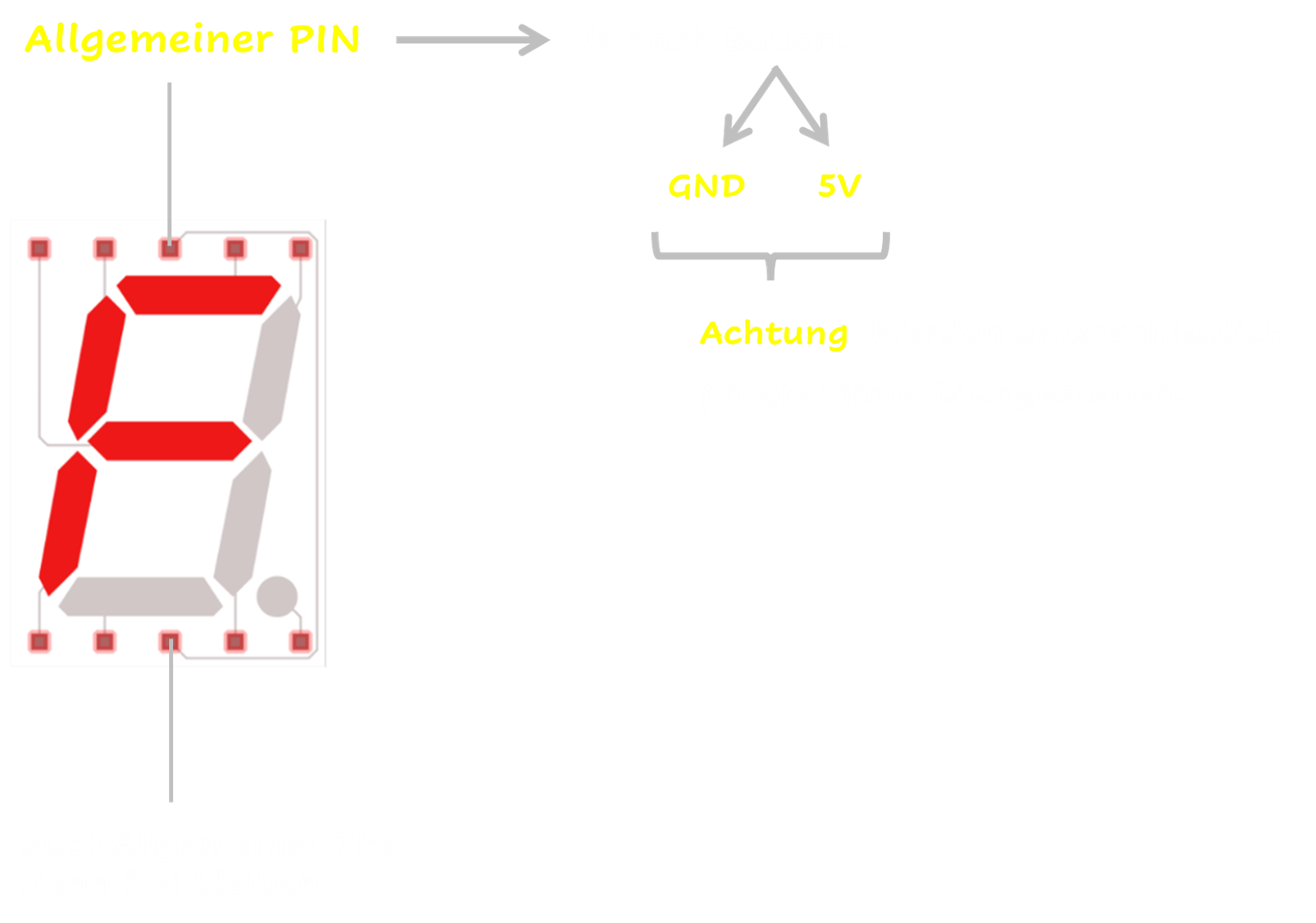

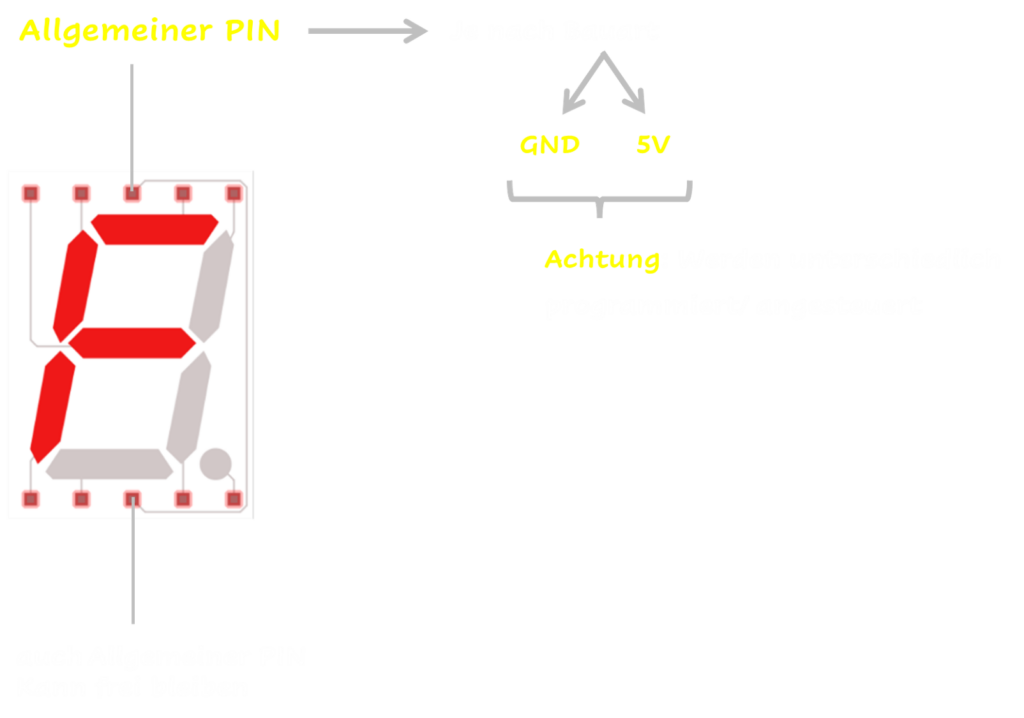

Es gibt tausende Bauteile, die du mit deinem Mikrocontroller programmieren kannst. Du musst darauf achten, welche Bauteile du verwendest: Wir verwenden die Bauart „gemeinsame Kathode“ und schließen die Segment-Anzeige an GND an.
Um den Mikrocontroller und das Bauteil vor zu hohen Strömen zu schützen, verwenden wir Widerstände (220Ω). Die Programmierung und den Anschluss behandeln wir in den nächsten Lektion.
Als kleinen Bonus haben wir heute Streichholz-Rätsel mit arabischen Ziffern für dich vorbereitet. Du darfst genau 1 Streichholz bewegen, um die Gleichung zu lösen. Klicke das Rätsel an, um die Animation zu starten und die Lösung zu sehen.
Wenn du Mathe-Rätsel magst, sind unsere Kryprogramm-Rätselboxen genau das richtige für dich 😉 Du findest sie genau so wie in Modul 5 den Morse-Code.
