Segmente und Zahlen

Hardware-Projekt

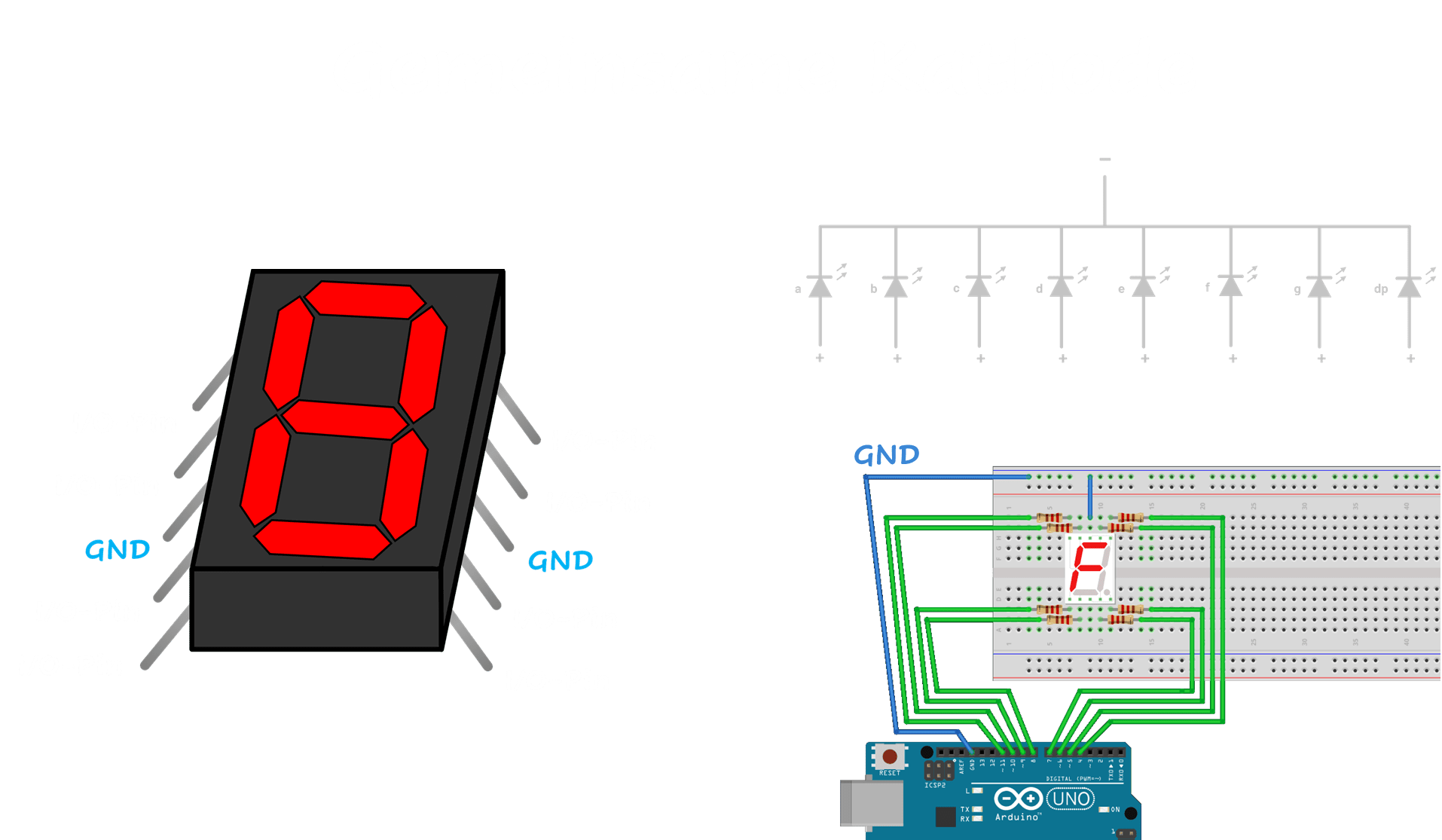

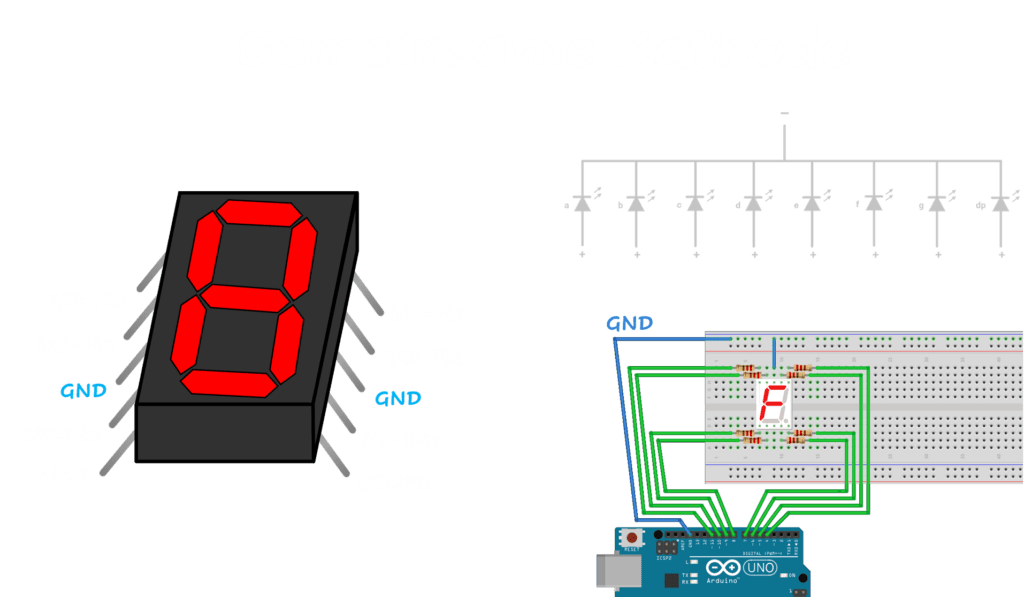

Gemeinsame Kathode

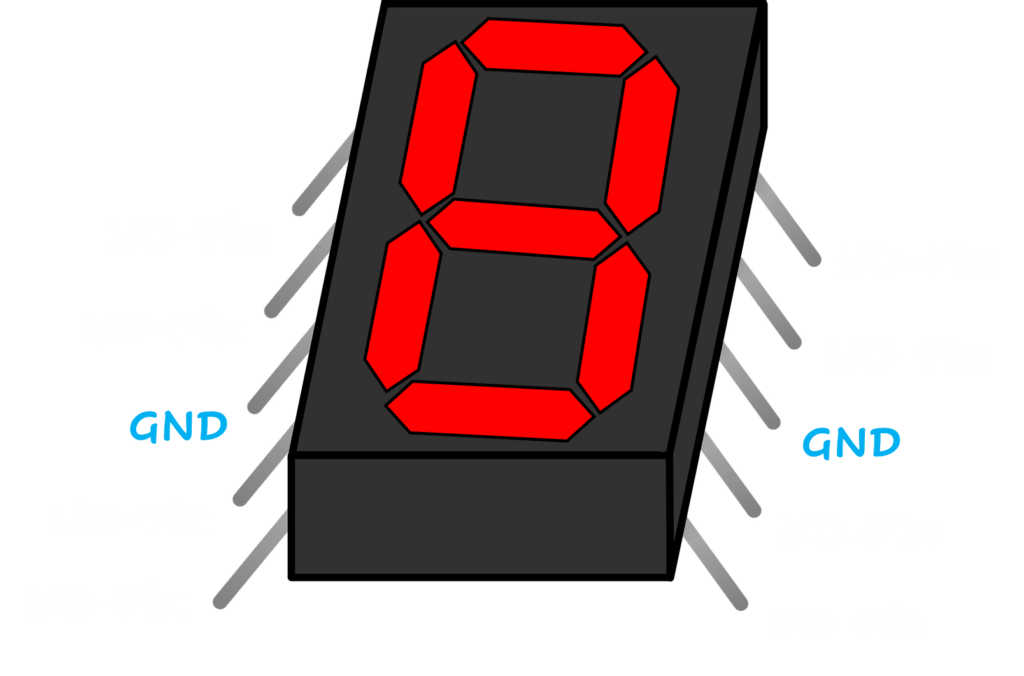

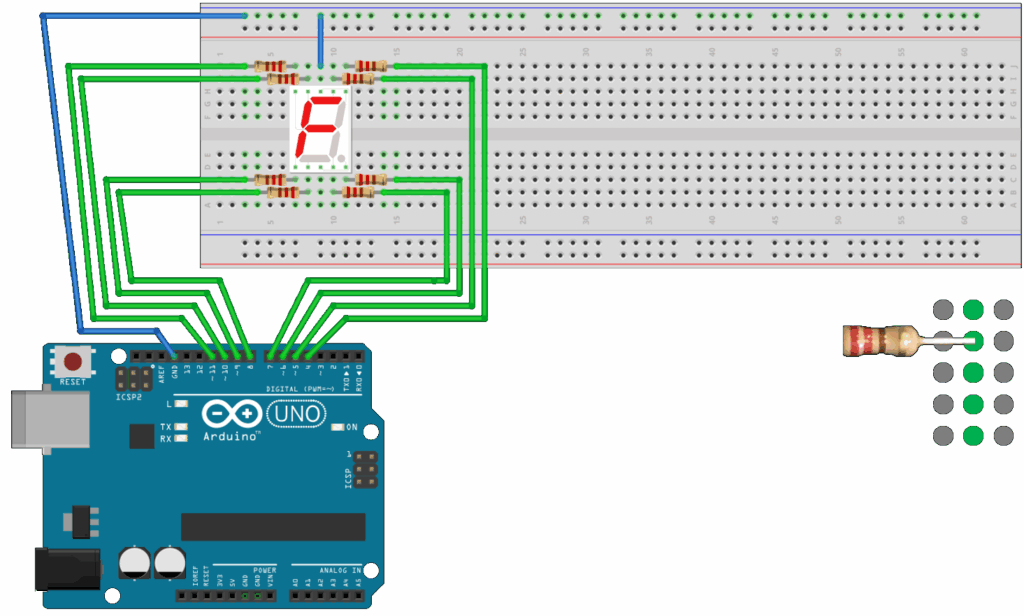

Jeder I/O-Pins des Mikrocontrollers steuert ein Segment und wird genauso programmiert, wie eine (einzelne) LED – der allgemeine Pin wird mit GND verbunden.

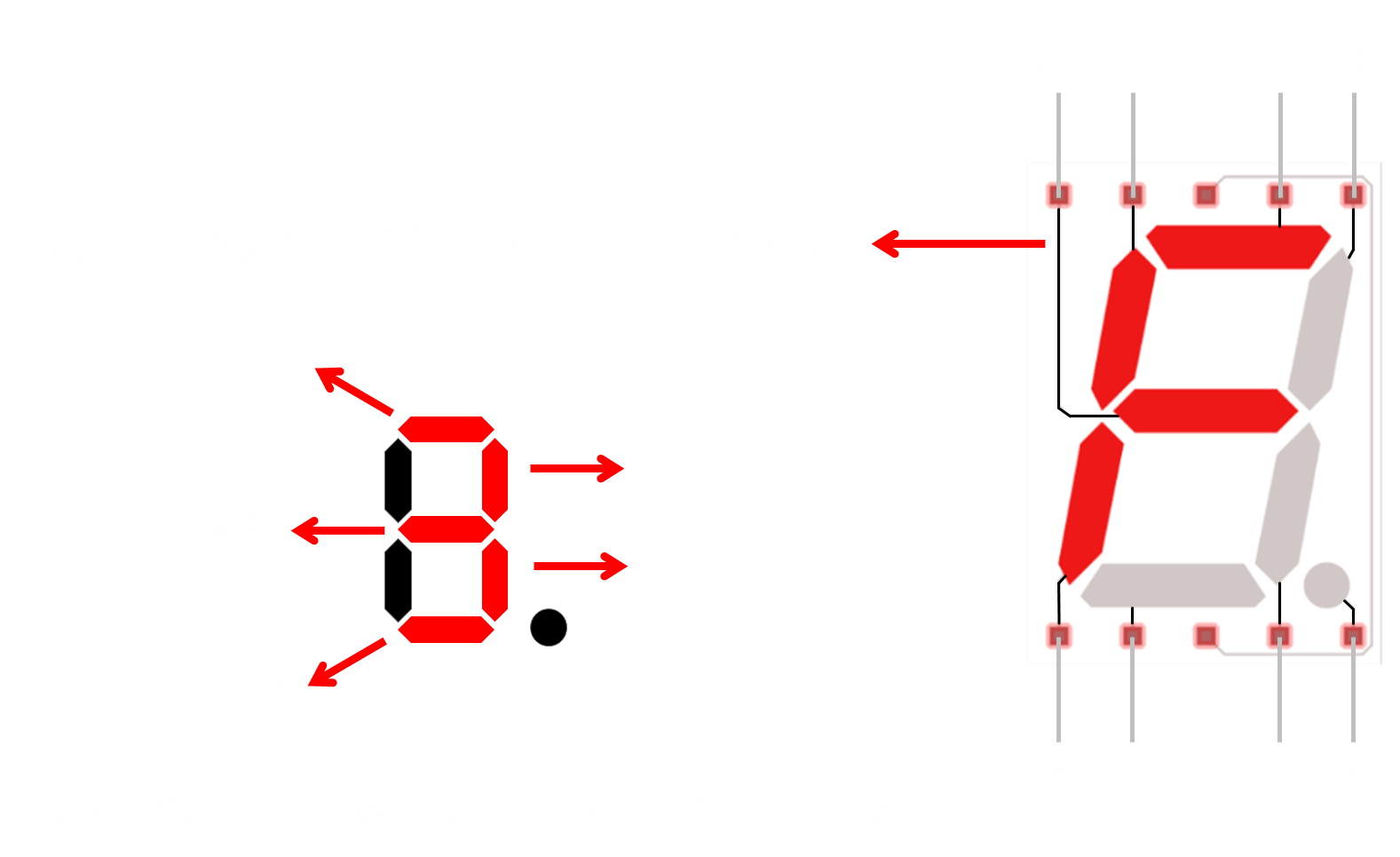

Programmiere die Ziffer 3

Lösung: Segment-Anzeige Programmieren
Wissenswert: Unterschiedliche Bauarten

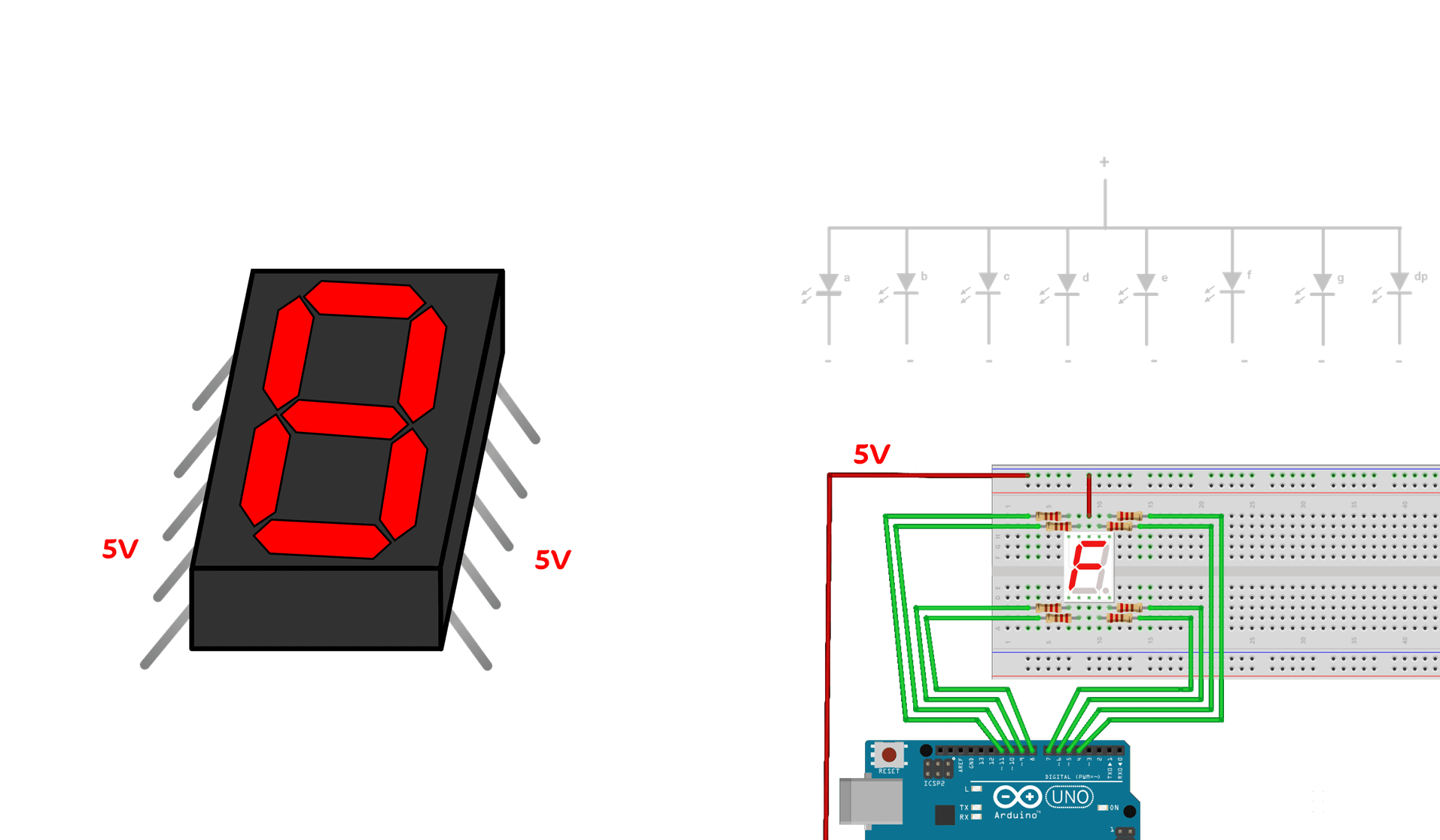

Das Bauteil gibt es in 2 verschiedenen Ausführungen: Der allgemeine PIN ist entweder mit GND oder 5V verbunden. Klicke die Bilder an, um sie zu vergrößern.
