Eine Messstrecke, 7 LEDs und ein Potentiometer: Eine analoge Ausgabe (direkt vom Poti), vom AD-Wandler in diskrete Werte umgewandelte Daten und 7 LEDs, die von dir richtig angesteuert werden müssen!
Es werden keine Vorkenntnisse oder Materialien benötigt. Achte darauf, ob wir mit Text oder Codeblöcken programmieren.

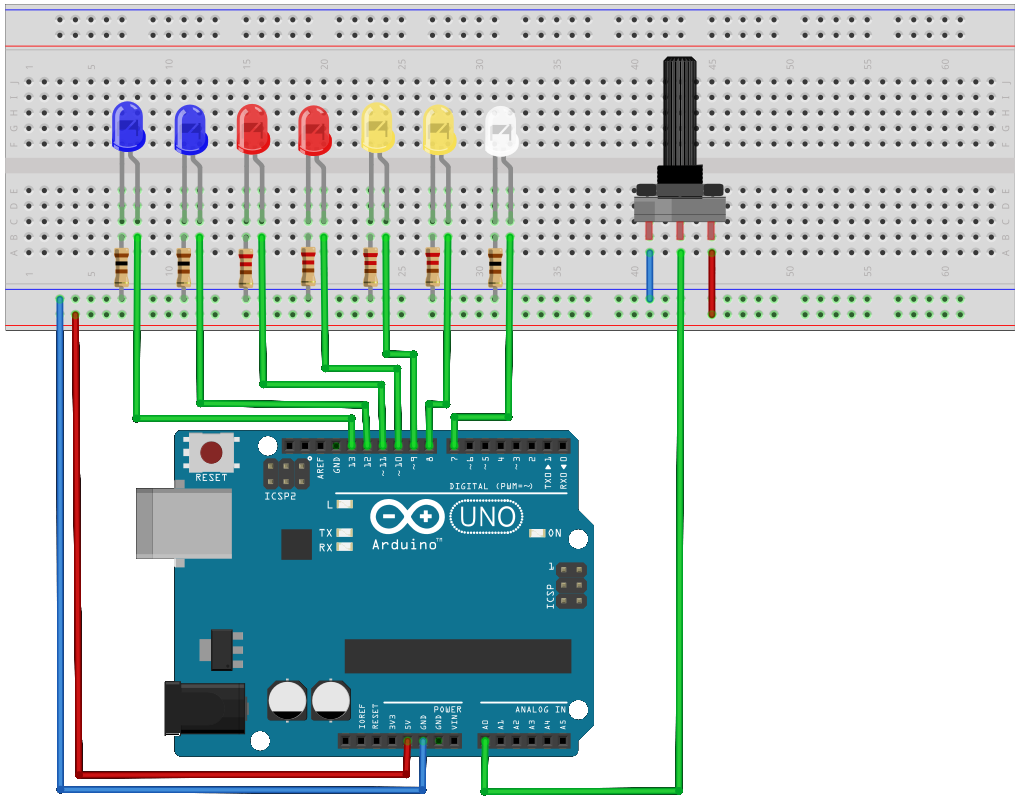

Wir haben die LED-Messstrecke für euch aufgebaut und simuliert: Drehen wir am Potentiometer, werden analoge Werte [0V – 5V] ausgegeben, vom AD-Wandler in den Wertebereich [0 – 1023] umgewandelt und von uns gemappt [1 – 7], um die LEDs anzusteuern.
Alle Bauteile sind im Basic-Hardware-Set + Sensorik-KIT oder im Entwickler-Set enthalten.
Arduino UNO
Breadboard
Jumper-Kabel
Potentiometer
7x LED
in blau, rot, gelb, weiß
7x Widerstand
Vorwiderstand LEDs: 220Ω (rot/gelb), 100Ω (weiß/blau)
